1. 흐름제어, 혼잡제어, 라우팅의 개요
1.1. 내용, 정의 및 상호관계
•
정의 - 관련이 깊은 통신 기능
◦
흐름제어
◦
혼잡제어
◦
경로선택 (라우팅)
◦
오류제어
◦
접근제어
•
목적
◦
부(sub) 네트워크의 내부 환경에 관계없이 통신망의 성능을 유지 → 성능 향상 및 혼잡 제어
•

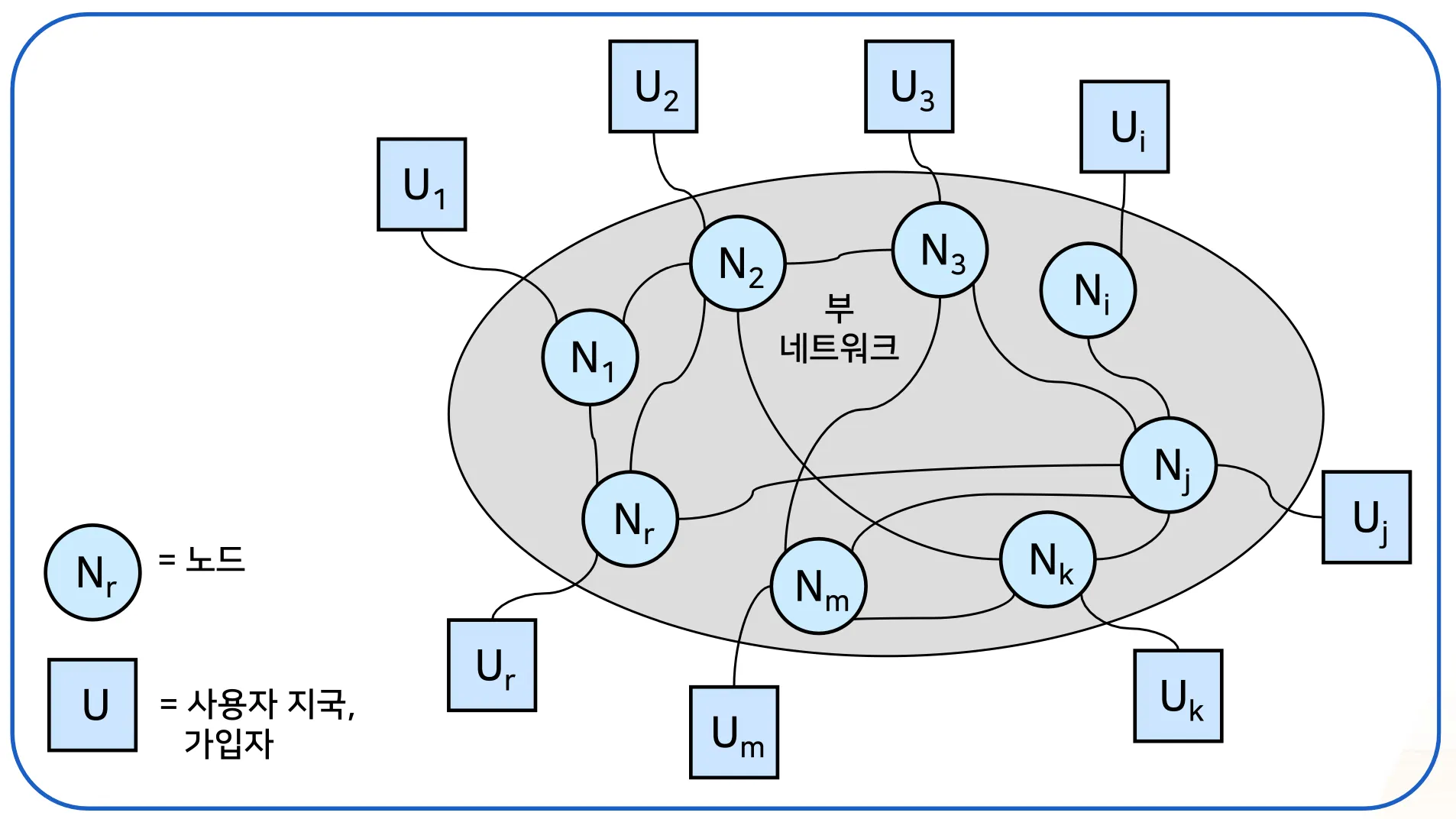

부 네트워크의 참조 모델
•
목적별 통신 기능의 구분
◦
라우팅, 흐름제어 및 혼잡제어의 구분
성능향상 | 혼잡방지 | |
지국 쌍 | 흐름제어 | 혼잡제어 (흐름제어) |
전체 부 네트워크 | 라우팅(흐름제어) | 혼잡제어, 흐름제어(라우팅) |
•
흐름제어
◦
흐름제어는 지국 쌍에 관해 주안점을 두고 미리 규정된 범위 내에서의 성능유지를 목적
•
혼잡제어
◦
혼잡제어는 버퍼의 혼잡, 노드의 혼잡, 부 네트워크의 국부 혼잡이나 전체 혼잡을 막아주는 것
•
라우팅
◦
라우팅은 데이터 블록이 목적지 노드에 전달되도록 출발지 노드에서 목적지 노드까지의 경로를 결정하는 기능
◦
네트워크 내의 트래픽을 분산시키고 부 네트워크의 성능을 증대 또는 최적화시켜 어느 정도 부 네트워크의 혼잡을 줄일 수 있음
2. 흐름제어
2.1. 흐름제어 정의 및 목적
•
흐름제어(flow control)
•
송신 블록 수, 수신 블록 수, 통신 매체의 조절
•
흐름 제어의 목적
◦
통신망 성능 최적화
◦
혼잡 방지
2.2. 흐름제어의 4가지 원칙
•
속도 조절
◦
블록간의 도착 간격 변경
◦
예) 감속 방법(choke packet 이용)
•
거부 (rejection)
◦
송신측에 대한 거부 상태 통지
◦
예)
▪
무시 방법 (송신측에 대한 거부)
▪

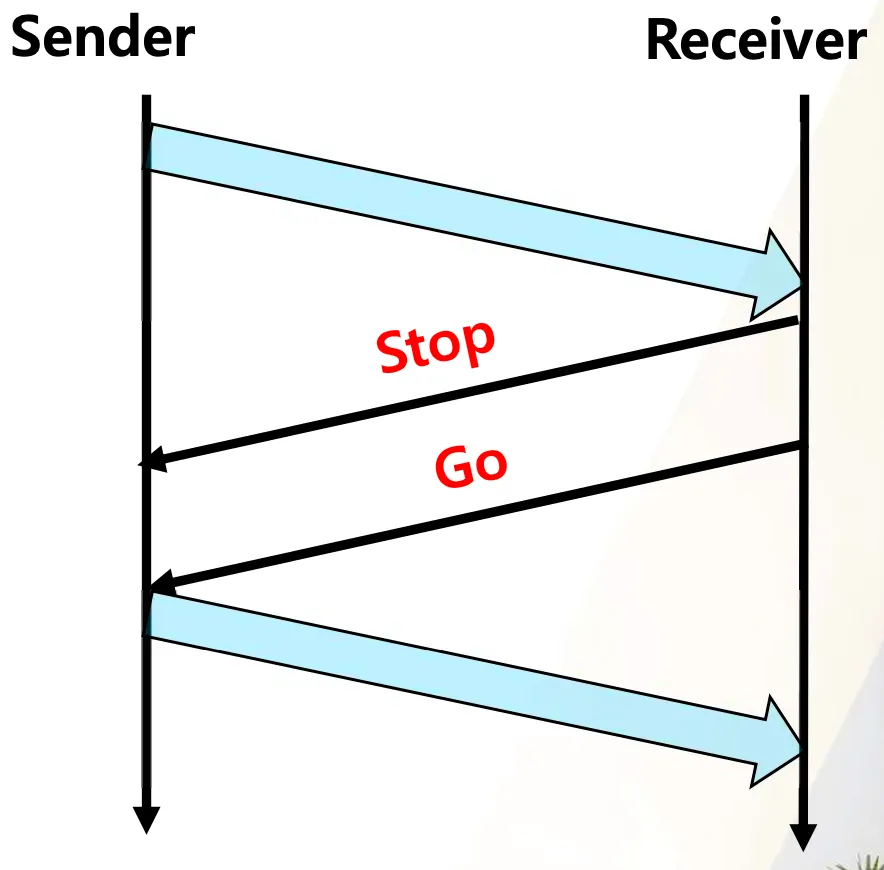

stop-and-go 방법 (송신 이전 수신 거부)
•
단일 승낙(single permission)
◦
매번 송신 허락을 받아야 함
◦
예)
▪
wait-before-go 방법
▪

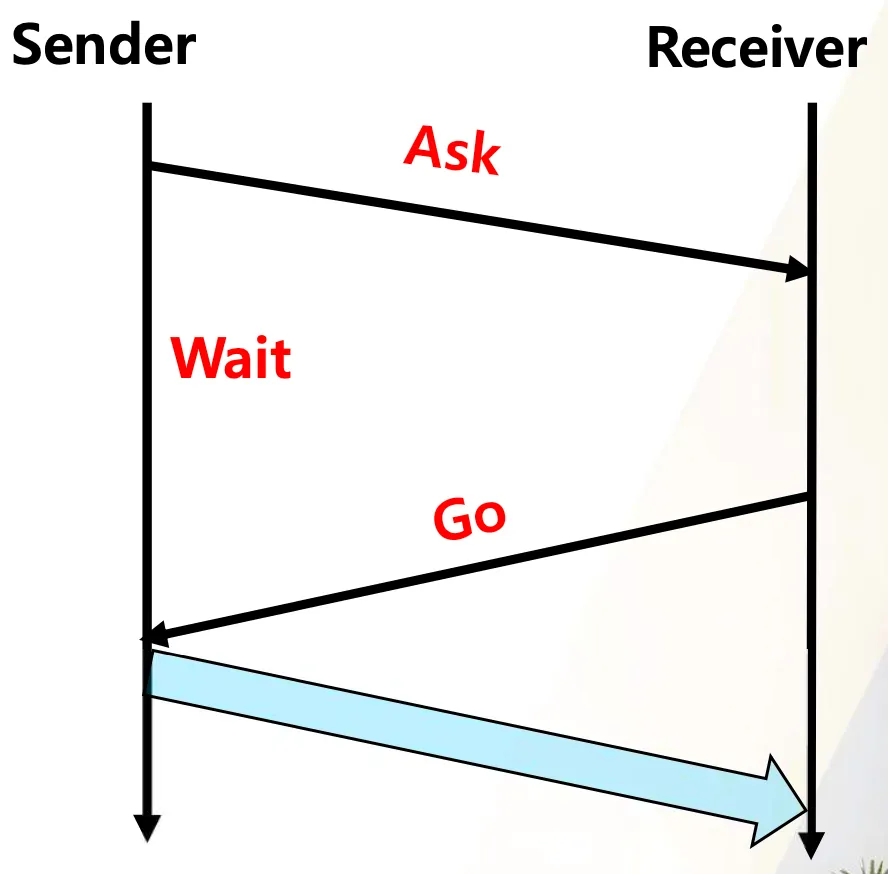

ask-and-wait 방법
•
다중 승낙(multiple permission)
◦
정해진 개수의 블록만 송신 가능
◦

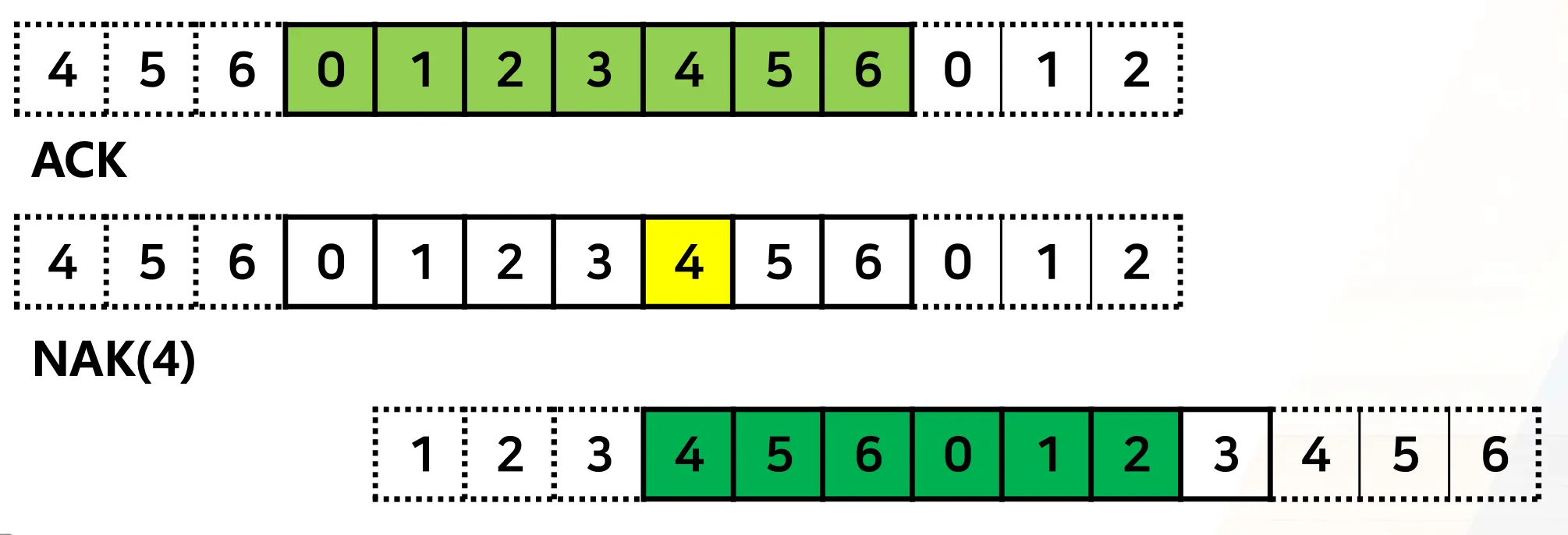

예) sliding window 방법
3. 혼잡제어
3.1. 혼잡제어 정의
•

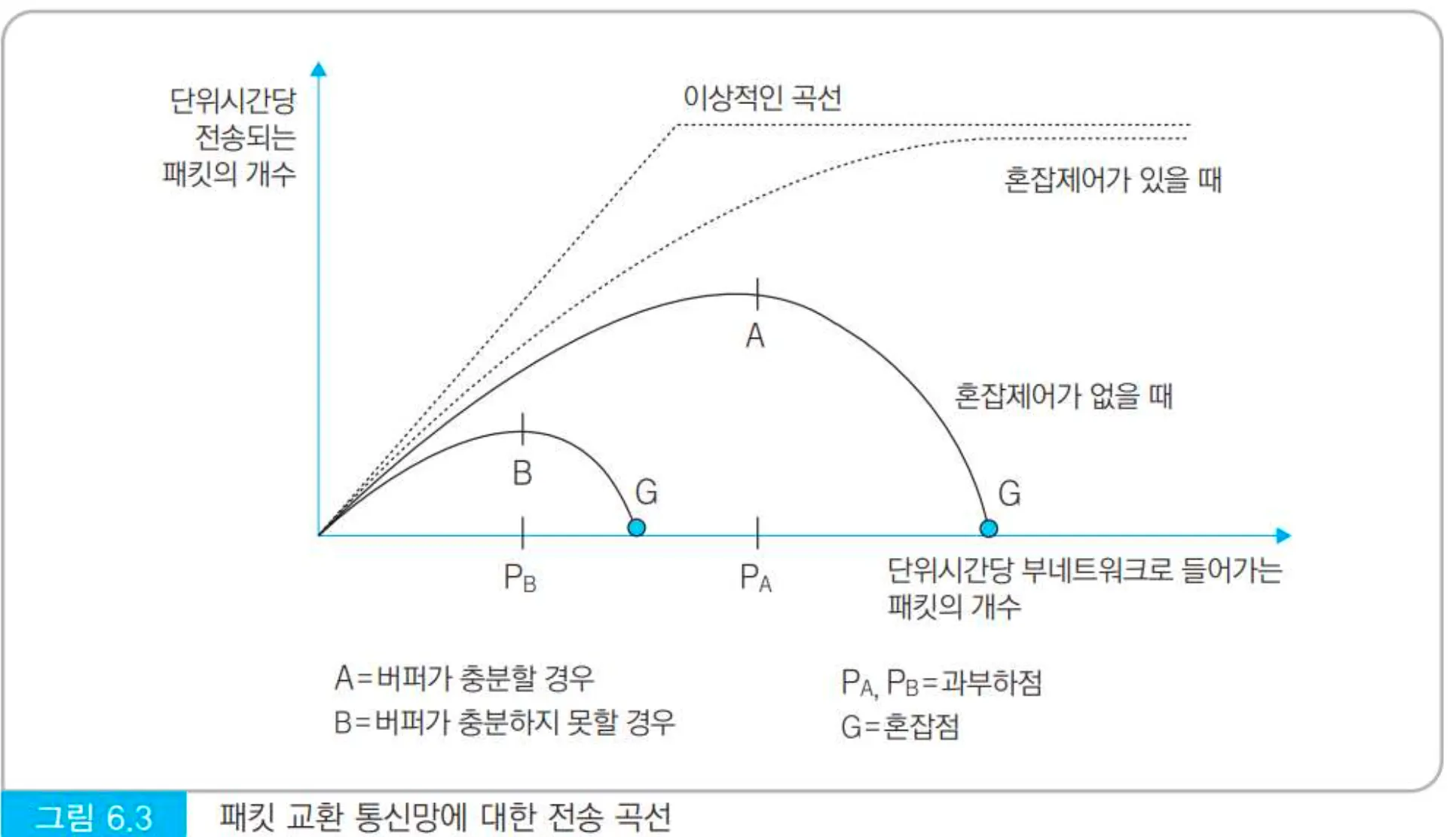

혼잡 현상
◦
전송 데이터의 급격한 증가로 인하여 통신망에 과부하가 발생하고 데이터 전송속도가 급감하거나 전송불가가 되는 경우
•
단계적 발생(과입력 전송지역 → 전체 부네트워크)
◦
버퍼 혼잡: 여러 버퍼들의 오버플로우
◦
노드 혼잡: 한 노드
◦
국부 혼잡: 특정 노드들
◦
전체 혼잡: 전체 부네트워크
3.2. 혼잡제어 방법
•
전송량의 제한
◦
허가증을 이용하여 전송량을 일정 수준이하로 유지
◦
예) Isarithmic 흐름제어 방법
•
부네트워크 내의 부하 감소
◦
어떤 패킷을 버림
◦
흐름제어(거부원칙) 방법 이용
•
국부적 전송량의 재분배
◦
국부적인 체증 방지 및 국부적 과다 교통량 해소
◦
경로선택 방법 이용 (라우팅)
4. 라우팅
4.1. 라우팅의 개요
•
정의
◦
데이터 블록이 목적 노드로 전달되도록 출발노드에서 목적노드까지의 경로를 결정하는 기능
•
목적
◦
네트워크 성능 최적화
◦
임계값(경계조건)의 유지
▪
평균패킷전송시간의 최소화
▪
네트워크 자원 활용도의 최대화
◦
네트워크 전부 또는 일부의 혼잡 방지
◦
네트워크의 전송 신뢰도 증대
•

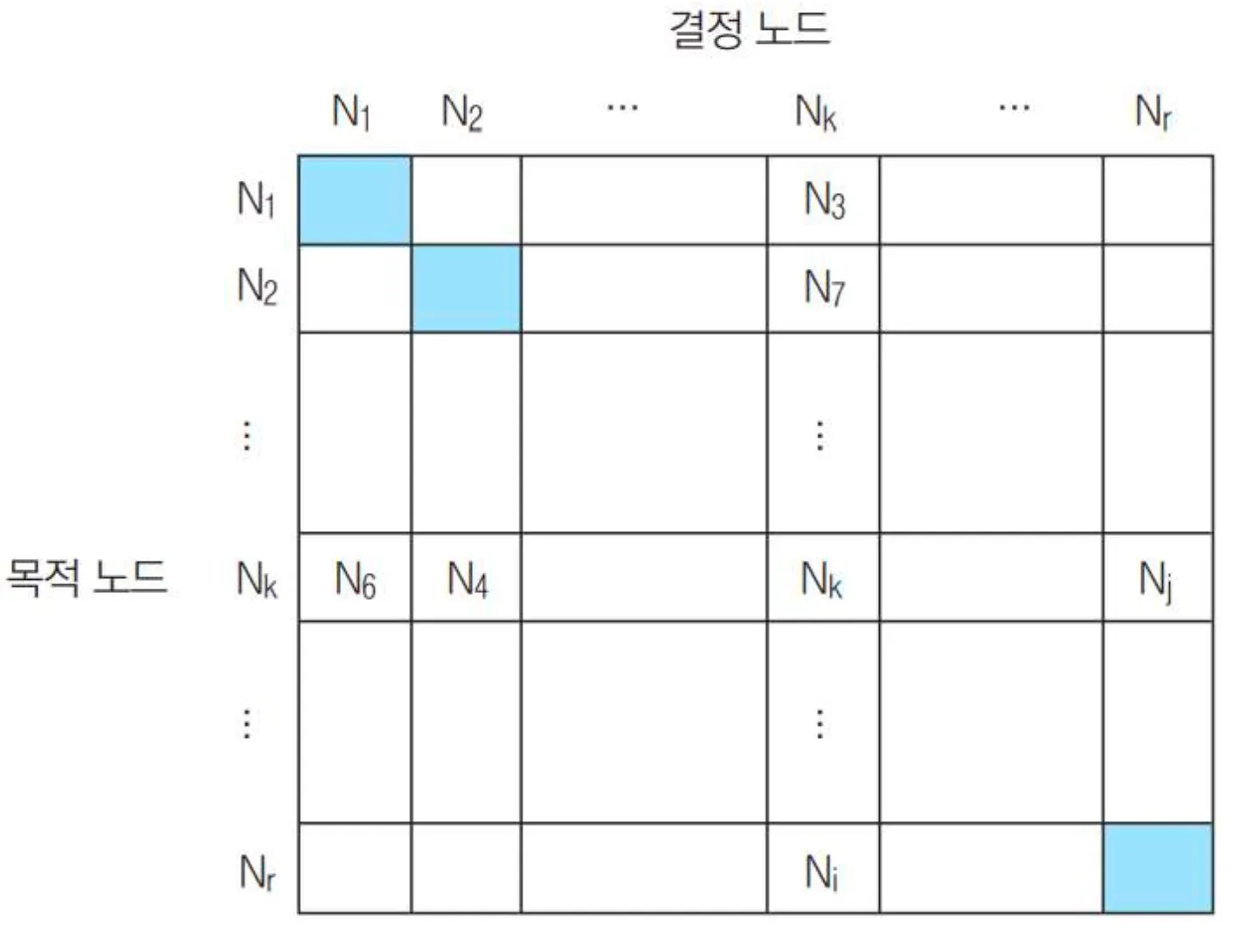

라우팅 테이블 구조
◦
라우팅 테이블을 누가 유지하느냐에 따라 라우팅 방법이 결정됨
•

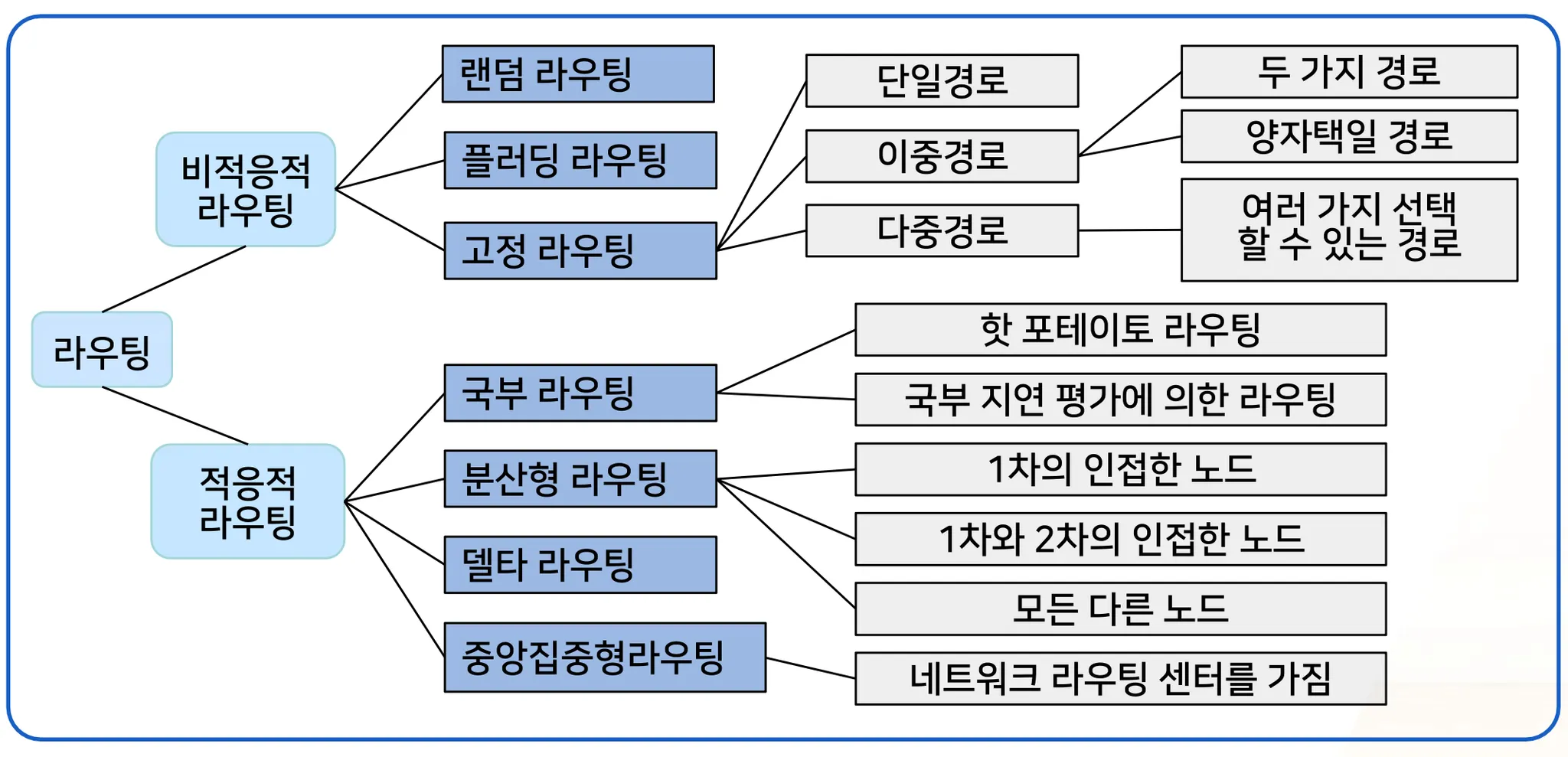

라우팅 방법의 분류
4.2. 라우팅 방법 (1) - 비적응적 라우팅
•
랜덤 라우팅
◦
다음 노드를 임의로 결정
◦
모든 경로는 동일한 확률로 선택 가능
◦
루프는 허용되지 않음
•
플러딩 라우팅
◦
블록이 들어온 노드만 제외한 모든 노드에 전송
▪
나에게 들어온 노드를 제외한 모든 노드에게 뿌림
◦
매우 큰 트래픽 형성 가능 (혼잡도 증가)
•
고정 라우팅
◦
다음 노드가 일단 정해지면 환경이 변해도 유지
◦
대표적인 비적응형 경로 선택
◦
고정 단일 라우팅
▪
다음 노드가 오직 하나만 고정된 경우
▪
플러딩 라우팅과 정반대
▪
노드나 선로 고장의 경우 경로가 완전 차단
◦
고정 이중(다중) 라우팅
▪
바이패스 링크 첨가
4.3. 라우팅 방법 (2) - 적응적 라우팅
•
로컬(국부) 라우팅
◦
라우팅 정보를 한 노드에서만 활용
◦
다음 노드의 결정은 해당 노드에서 수행
◦
hot potato routing (shortest queue routing)
▪
가장 짧은 큐를 가진 출력 선로를 선택하여 데이터 전송
◦
local delay estimate routing
▪
과거의 정보를 이용하는 방식
▪
데이터를 반대 방향으로 전송하는데 걸리는 시간을 계산하여 다음 노드를 결정
•
backward routing
•
분산형 라우팅 (distributed)
◦
라우팅 정보를 인접 노드 사이에서만 교환
◦
각 노드에서는 제한된 크기의 전송지연표를 이용하여 목적 노드까지의 최소 지연의 다음 노드를 결정
◦
최소 지연 벡터는 주기적으로 갱신되며 인접노드끼리 공유
◦
종류
▪
1차 인접 노드
▪
1차, 2차 인접 노드
▪
모든 다른 노드
•
중앙집중형 라우팅
◦
Network Routing Center (NRC)
▪
모든 노드는 라우팅 관련 정보를 NRC에 제공
▪
NRC는 라우팅 벡터를 갱신하여 각 노드에게 제공
◦
분산형 라우팅과 정반대
◦
각노드는 편리하나 NRC는 복잡함
•
델타 라우팅
◦
분산형 라우팅과 중앙집중형 라우팅을 결합
◦
인접 노드사이의 라우팅 → 분산형 라우팅
◦
통신망 전체 라우팅 → 중앙집중형 라우팅
