1. LAN의 표준화
1.1. IEEE 802 표준화 그룹
•
IEEE
◦
미국 전기 전자 학회
•
IEEE-SA
◦
전기전자통신 분야 기술의 표준 제정 기구
•
IEEE-SA 임원회
◦
IEEE-SA 중추기관
◦
표준심의회 정관 승인, 재정 등을 감독
•
IEEE 802
◦
급변하는 정보 통신 표준화 기술 반영하여 중요한 정보 제공하는 표준 규격
•

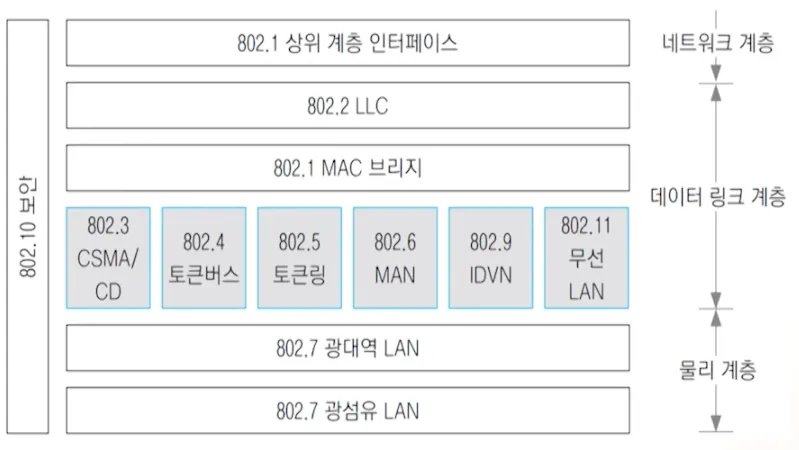

IEEE 802 표준화
1.2. IEEE 802 표준화 절차
•

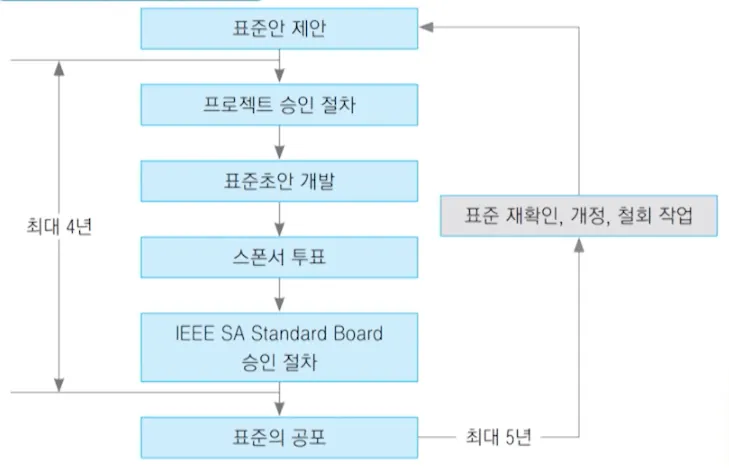

표준화 절차
2. 유선 LAN
2.1. 유선 LAN의 개요
•
LAN 케이블로 모뎀을 연결하여 네트워크 구축
•
장점
◦
무선 랜에 비해 데이터 전송 속도가 높음
◦
통신시 간섭이 덜 발생하며 안정적으로 통신 가능
•
단점
◦
케이블 길이가 길어질 경우 손상 리스크가 높음
◦
통신장애가 발생할 가능성 높음
2.2. 전송 매체
•

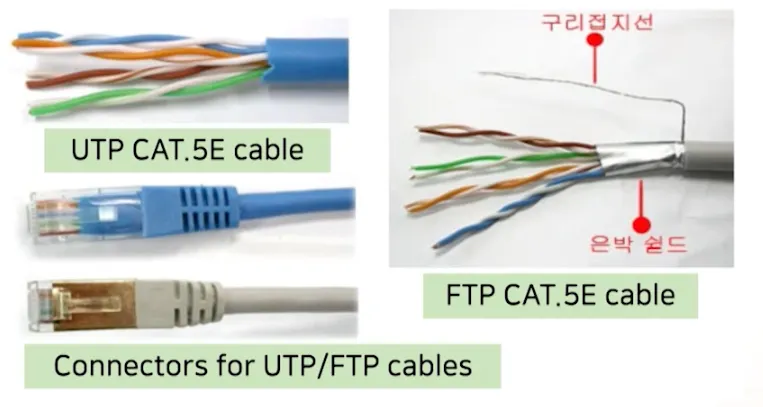

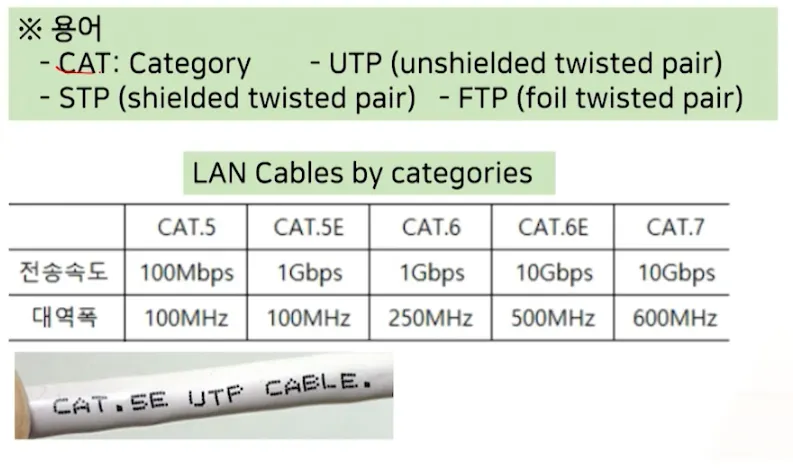

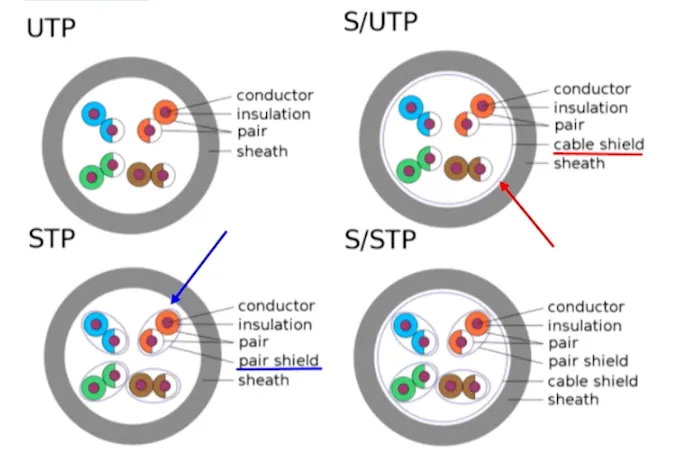

꼬임선 케이블
◦
회사, 집에서 사용하는 회색 케이블
•
동축 케이블
◦
유선 TV에 연결하는 검은색 케이블
•
광섬유 케이블
◦
아파트 단지 지하 등에서 사용
2.3. 이더넷
•
1973년 Xerox 사에서 개발
•
1980년 Digital Equipment Corporation, Intel, Xerox가 공동 표준안 제안
•
LLC와 MAC 2개 부계층 존재
◦
LLC - 공통적으로 필요한 기능 수행. 흐름제어, 에러 제어 등 각종 제어 행위 수행
◦
MAC - 다양한 매체를 수용할 수 있도록 매체의 특성과 운용방식에 따라 여러개의 프로토콜 존재
•

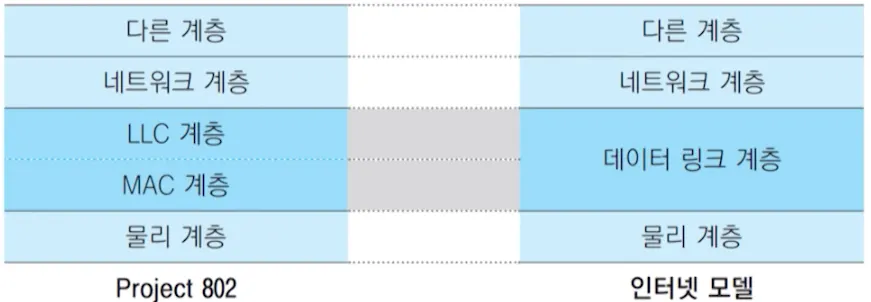

이더넷 계층
•
이더넷의 속도
◦
속도가 빨라지고 있음
◦
이더넷 (10 Mbps)
◦
패스트 이더넷 (100 Mbps)
◦
기가비트 이더넷 (1 Gbps)
◦
텐-기가비트 이더넷 (10 Gbps)
3. 무선 LAN
3.1. 무선 LAN 개요
•
적외선이나 전파를 사용하여 노드들을 연결한 LAN
•
장점
◦
이동중에도 통신 가능
◦
빠른시간 내 네트워크 구축 가능
◦
노드들의 배치에 영향을 받지 않음
◦
복잡한 배선 번거로움 제거 가능
•
단점
◦
유선보다 데이터 전송 속도 느림
◦
간섭 발생 가능
◦
보안 취약
3.2. 전송 매체 및 종류
•
전송 매체
◦
적외선 기술 사용
◦
대부분은 2.4GHz에서 60GHz의 주파수 대역 사용
•
무선 LAN의 종류
◦
802.11a
▪
5 GHz 주파수 사용
▪
최대 54 Mbps 전송 속도 지원
◦
802.11b
▪
2.4 GHz 주파수 사용
▪
최대 11 Mbps 전송 속도 지원
◦
802.11g
▪
2.4 GHz 주파수 사용
▪
최대 54 Mbps 전송 속도 지원
◦
802.11n
▪
2.4 GHz 또는 5 GHz 주파수 사용
▪
최대 600 Mbps 전송 속도 지원
▪
보통 노트북 등에서 사용함
◦
802.11ac
▪
5 GHz 주파수 사용
▪
최대 6 Mbps 전송 속도 지원
◦
802.11ad
▪
60 GHz 주파수 사용
▪
최대 8 Mbps 전송 속도 지원
◦
802.11az
▪
1~6 GHz 주파수 사용
▪
최대 9.6 Gbps 전송속도 지원
▪
Wi-Fi 6
3.3. 무선 LAN의 통신 방식
•

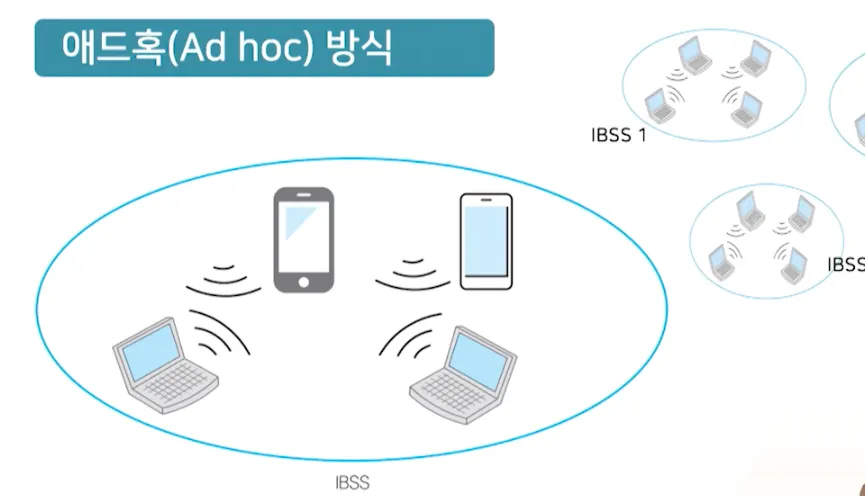

Ad hoc 방식
◦
무선 LAN의 전파가 도달하는 범위 안에서 무선 랜 카드를 장착한 노드들끼리 직접 통신하는 방식
◦
IBSS (Independent Basic Service Set)라는 독립적 단위로 단독 네트워크 구성
◦
하나의 IBSS 내의 노드들끼리는 서로 통신 가능하나 다른 IBSS 데이터를 송수신 불가
◦
예시)
•

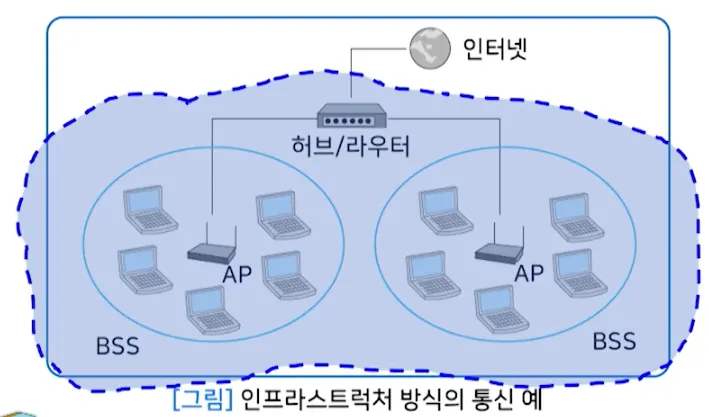

infrastructure 방식
◦
무선 랜카드를 장착한 노드들이 허브나 라우터와 연결된 AP(Access Point)를 통해 서로 통신하는 방식
▪
AP - 공유기
◦
BSS (Basic Service Set)
▪
하나의 AP로 구성된 무선 LAN
◦
ESS (Extended Service Set)
▪
서로 연결된 BSS의 집합을 하나의 BSS처럼 보이도록 만든 무선 LAN
◦
예시)
4. 고속 LAN
4.1. 고속 LAN의 개요
•
기존의 LAN 프로토콜 이용
•
100 Mbps 이상의 속도를 지원하는 LAN
•
Fast Ethernet, Gigabit Ethernet, FDDI
•
LAN 전송 속도
◦
1980년대 - 이더넷 (10 Mbps), 토큰링 (16 Mbps)
◦
1990년대 - 고속 이더넷(100 Mbps), FDDI (100 Mbps)
◦
1900년대 말 - 기가비트 이더넷 (1 Gbps)
4.2. 고속 이더넷
•
기존의 이더넷(10 Mbps)을 발전시켜 100 Mbps를 지원하는 fast Ethernet
•
기존의 이더넷과 거의 동일하나 전송 가능한 케이블의 최대 길이를 줄임으로써 성능 향상
•
매체 접근 방식: CSMA/CD (IEEE 802.3u)
•

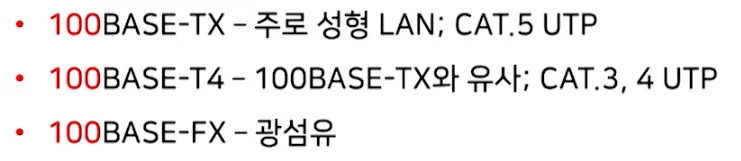

종류

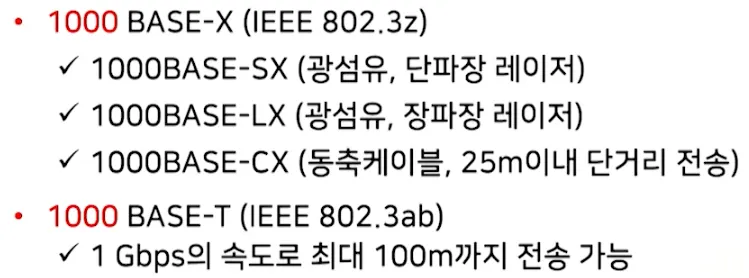

4.3. 기가비트 이더넷
•
기존의 이더넷과 최대한 호환성을 유지하며 1 Gbps 속도를 지원하는 이더넷
•
종류
•
IEEE 802.3ae 표준 활동
◦
10 Gbps 이더넷 (광섬유 이용)
4.4. FDDI
•
Fiber Distributed Data Interface (광섬유 기반)
•
100 Mbps 전송 속도 제공
•
ANSI 표준 → ISO 표준
•
광섬유 케이블을 이용하는 이중린 구조의 LAN
•
2개의 링(외부/내부)이 토큰 패싱 방식으로 운용
◦
정해진 규칙에 따라 1개의 링을 선택하여 사용
◦
멀티 토큰 방식 이용
◦
전송 방식이 서로 반대
•

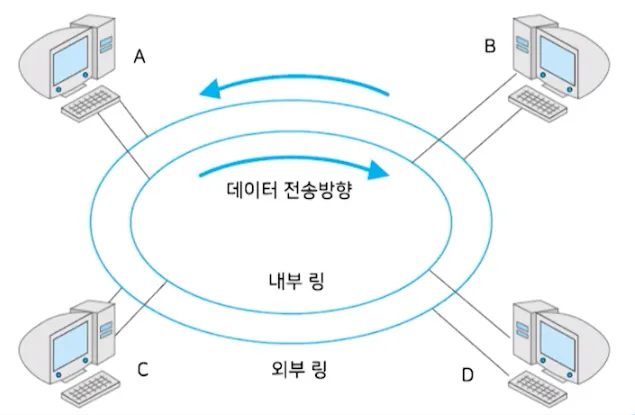

동작 방식
5. 초고속 무선 인터넷
•
와이브로
◦
Wireless Broadband: WiBro
◦
이동하면서도 고속의 무선 인터넷을 이용할 수 있는 시스템
◦
CDMA와 와이파이의 장점을 가짐
•
와이브로는 우리나라가 원천기술
◦
IEEE 802.16e
◦
최대 전송거리는 1KM
◦
최대 속도는 25 MbPs
◦
세계 최초로 상용화된 4G 이동 통ㅇ신 기술
6. 정리
•
유선 LAN
◦
LAN 케이블로 모뎀을 연결하여 네트워크 구축
◦
전송 매체 - 꼬임선, 동축, 광섬유
◦
이더넷 - LLC, MAC 2개 부계층 존재
•
무선 LAN
◦
적외선 및 전파를 사용하여 노드들을 연결한 LAN
◦
전송 매체
▪
적외선 기술 사용. 2.4GHz ~ 60 GHz 대의 주파수 대역 이용
◦
통신 방식
▪
에드혹 / 인프라 스트럭처
•
고속 LAN
◦
100 Mbps 이상의 속도를 지원하는 LAN
◦
고속 이더넷
▪
전송 가능한 케이블의 길이를 줄임으로써 속도 향상
◦
기가 비트 이더넷
▪
1 Gbps 속도를 지원하는 이더넷
◦
FDDI
▪
광섬유 케이블을 이용하는 이중링 구조의 LAN
•
초고속 무선 인터넷
◦
와이브로
◦
이동하면서 고속 무선 인터넷 사용 할 수 있는 시스템
