1. 중앙처리장치의 개요와 내부구조
1.1. 중앙처리장치의 개요
•
중앙처리장치(CPU)
◦
컴퓨터에서 명령어를 수행하고 데이터를 처리하는 장치
◦
프로그램이 수행되는 전반적인 과정을 제어
◦
처리장치와 제어장치로 구성
1.2. 중앙처리장치의 구성요소
•
산술논리연산장치 (ALU)
◦
산술연산장치
◦
논리연산장치
◦
시프터
◦
상태 레지스터
▪
연산 결과의 상태를 나탙내는 플래그를 저장하는 레지스터
◦
보수기
▪
ALU내의 데이터에 대한 보수연산을 수행
•
레지스터 세트
◦
CPU 내 레지스터 집합
◦
기억장치 중 액세스 속도가 가장 빠름 → CPU에서의 빠른 처리속도를 지원
◦
빠른속도를 갖지만 가격이 비쌈 → CPU 내의 레지스터의 수는 제한됨
•
제어장치
◦
프로그램에 의한 연산의 순서대로 기억장치, 연산장치, 입출력장치에 제어신호를 발생
◦
제어장치의 동작
▪
1단계: 명령어를 해독하고 명령어 레지스터에 저장
▪
2단계: 명렁어 레지스터에 저장된 명령어 실행
•

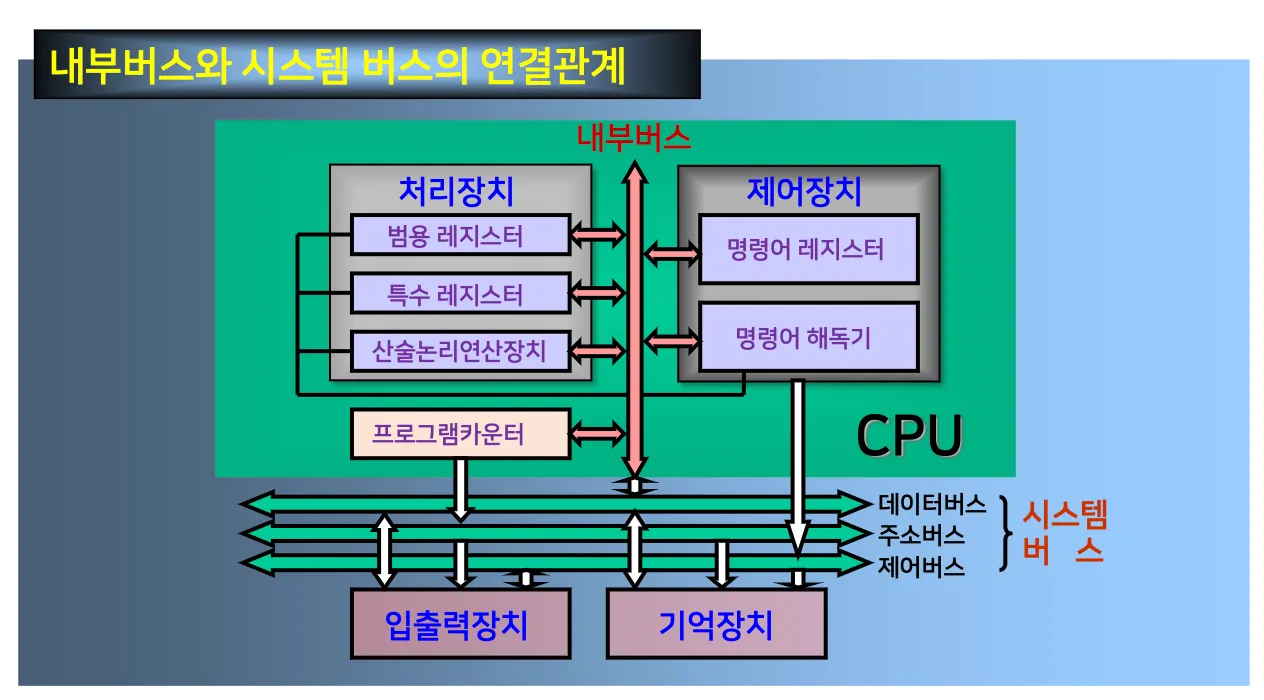

내부버스
◦
ALU와 레지스터 간의 데이터 전송을 위한 통로
▪
데이터 버스와 제어 버스로 구성
◦
외부장치(기억장치, 입출력장치)와 데이터 전송
▪
시스템 버스와 연결
▪
시스템 버스: 데이터, 주소, 제어버스로 구성

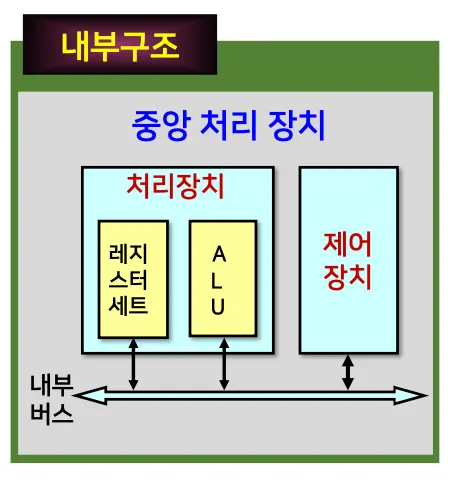

1.3. 중앙처리장치의 내부 구조
•
내부구조
3. 레지스터
•
레지스터의 종류
◦
범용 레지스터 (general purpose register)
▪
데이터를 일시적으로 저장
◦
특수 레지스터 (special purpose register)
▪
특수한 기능을 수행
3.1. 범용 레지스터
•
개념
◦
데이터 저장과 같은 일반적인 목적을 위한 레지스터
◦
CPU 내부에 있는 소규모의 일시적인 기억장치로, 프로그램의 진행 도중 가까운 시간 내에 사용할 데이터나 연산결과를 일시적으로 기억시키는데 사용
◦
데이터를 연산할 때 메모리로부터 데이터를 인출할 경우, 호출시간이 많이 걸리기 때문에 CPU 내부의 레지스터에 데이터를 기억시켜두고 연산
•

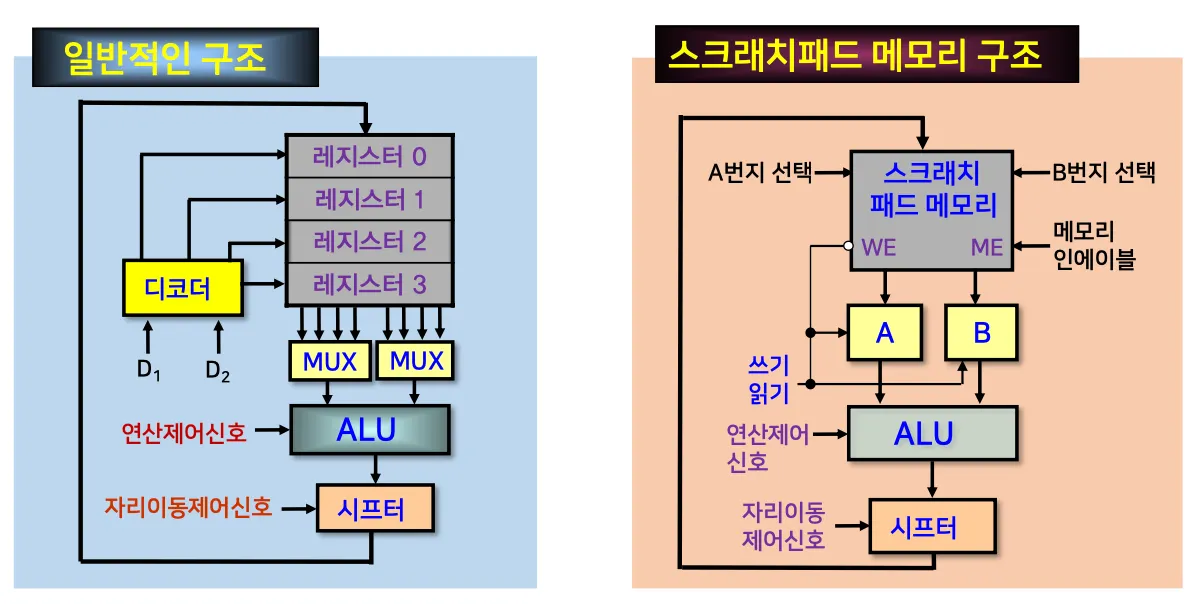

형태

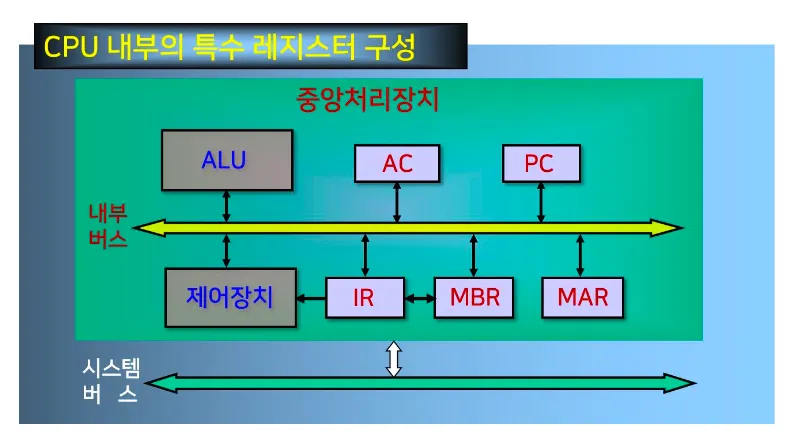

3.2. 특수 레지스터
•
주소를 기억하는 레지스터 (AR)
•
명령어를 기억하는 레지스터 (IR)
•
데이터를 기억하는 레지스터 (DR)
3.3. 주소를 기억하는 레지스터
•
프로그램 카운터 (PC)
◦
다음에 수행되어질 명령어가 있는 주소를 갖고 있음
◦
데이터가 저장되어있는 기억장치의 주소를 지정
◦
현재 처리하려고 하는 데이터를 인출한 후에 자동으로 1 증가
◦
프로그램 카운터의 비트 수는 기억장치의 용량에 따라 결정됨
▪
예) 기억장치 전체 영역이 256MByte(=2^28)라면, 프로그램 카운터 비트 수는 28비트
•
기억장치 주소 레지스터 (MAR: Memory Address Register)
◦
기억장치 주소를 임시 저장하는 레지스터
•
스택 포인터 (SP: Stack Pointer)
◦
스택 주소지정방식에서 사용됨
◦
스택 영역의 번지를 지정해주는 포인터
◦
스택 영역은 실제로 데이터가 피신되는 기억 장소로써 기억 장치에 위치
◦
프로그램 카운터와 같은 크기의 비트 수를 가짐
•
제어 주소 레지스터 (CAR: Control Address Register)
◦
제어기억장치에 있는 마이크로명령어의 주소를 나타냄
•
인덱스 레지스터 (XR: IndeX Register)
◦
인덱스된 주소지정방식에서 사용
◦
명령어의 주소 영역에 대한 상대적인 변윗값을 저장하는데 사용
•
베이스 레지스터 (BR: Base Register)
◦
베이스 레지스터 주소지정방식에서 사용
◦
명령어의 주소 부분에 저장된 변윗값에 더해질 기준주소를 저장하는데 사용
3.4. 명령어를 기억하는 레지스터
•
명령어 레지스터 (IR: Instruction Register)
◦
프로그램의 수행 중 가장 최근에 기억장치로부터 인출되어진 명령어를 갖고 있음
▪
연산코드, 오퍼랜드
◦
명령어 레지스터의 비트 수는 명령어의 연산코드의 비트 수와 같음
◦
명령어 레지스터에 있는 명령어는 명령어 해독기(decoder)에 의해 해독된 후 그 명령어에 해당되는 제어신호가 각 구성요소에 전달
3.5. 데이터를 기억하는 레지스터
•
기억장치 버퍼 레지스터 (MBR: Memory Buffer Register)
◦
기억장치로 쓰여질 데이터나 혹은 기억장치로부터 읽혀질 데이터를 임시로 저장하는 레지스터
•
누산기 (AC: Accumulator)
◦
데이터를 일시적으로 저장하는 레지스터
◦
입력장치로부터 데이터를 받아들이거나, 출력장치로 데이터를 전송하는데 사용
◦
산술 및 논리연산이 이루어질 경우에는 오퍼랜드나 연산 결과를 일시적으로 기억하는 레지스터
◦
CPU가 연산을 수행 한 후 그 결과는 반드시 누산기에 저장
4. 명령어 사이클
4.1. 명령어 사이클의 개념
•
개념
◦
컴퓨터의 기본적인 기능은 기억장치에 기억되어 있는 프로그램을 실행하는 것
▪
실행되는 프로그램은 명령어로 구성
◦
따라서 중앙처리장치는 기억장치에 저장되어 있는 명령어를 인출하여 실행함으로써 프로그램을 수행
◦
이러한 명령어의 수행과정을 명령어 사이클이라 함
•
명령어 사이클
◦
한 개의 명령어를 CPU에서 수행하는데 필요한 전체 수행 과정
•
명령어 사이클 종류
◦
인출 사이클
◦
실행 사이클
◦
간접 사이클
◦
인터럽트 사이클
•

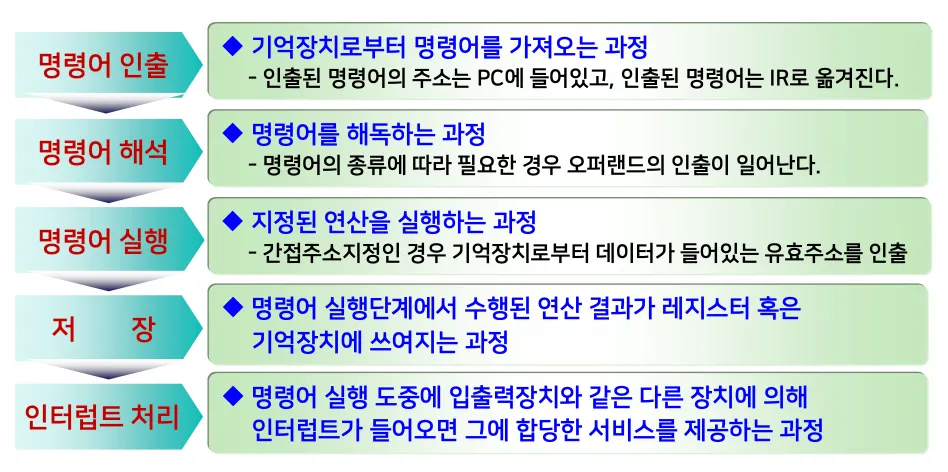

명령어 수행 과정

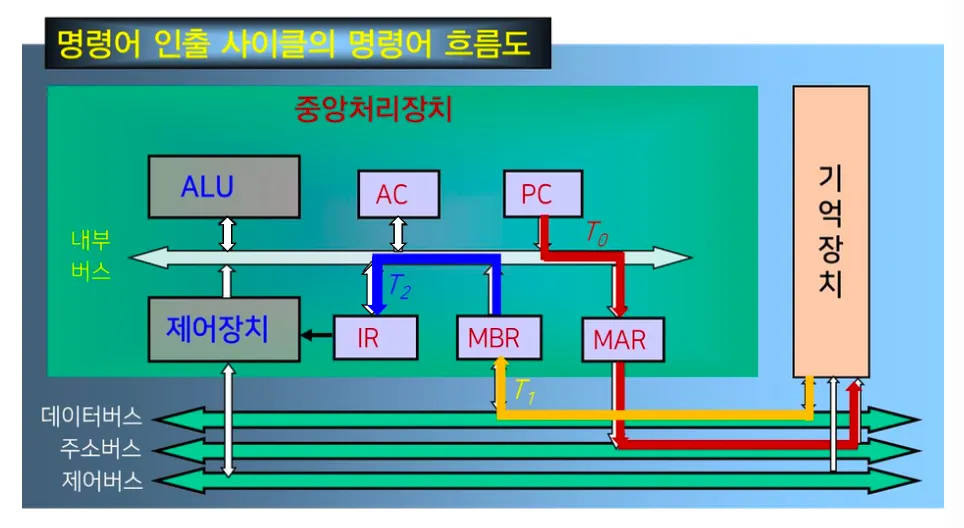

4.2. 명령어 인출 사이클
•
기억장치에 저장되어 있는 명령어를 인출하는 곽정
◦
T0 : MAR ← PC
▪
첫번째 클럭 T0 에서는 다음 명령어의 주소가 들어 있는 PC의 내용을 MAR로 이동
◦
T1 : MBR ← M[MAR], PC ← PC+1
▪
두번째 클럭 T1 에서는 MAR에 저장된 주소를 가지고 기억장치에 저장된 내용을 MBR로 이동
▪
동시에 PC 를 1 증가시킴
◦
T2 : IR ← MBR
▪
세번째 클럭 T2 에서는 MBR에 저장된 명령어를 실행시키기 위해 IR로 이동시킴
4.3. 명령어 실행 사이클
•
역할
◦
명령어 인출과정을 통하여 IR 레지스터에 실린 명령어를 해독
◦
해독한 명령어에 따라 필요한 연산이 수행
•
수행되는 연산들의 기능
◦
데이터의 이동 기능
▪
기억장치와 CPU 혹은 입출력장치 사이에 데이터의 이동
◦
데이터의처리기능
▪
산술 혹은 논리연산을 통한 데이터 처리
◦
데이터의 저장 기능
▪
연산결과를 기억장치에 저장
◦
제어기능
▪
프로그램의 실행 순서를 결정
•

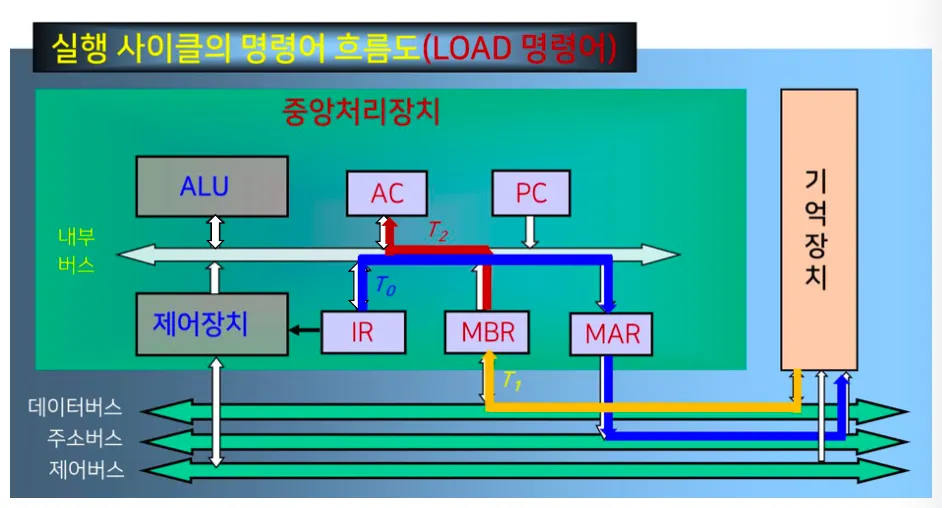

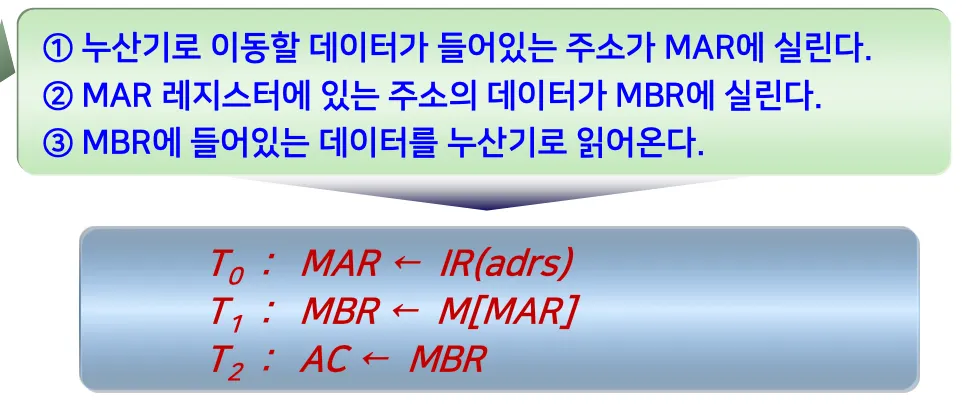

LOAD 명령어
◦
데이터 이동을 위한 명령어
◦
원하는 기억장치의 데이터 → CPU의 내부 레지스터인 누산기로 전달
•

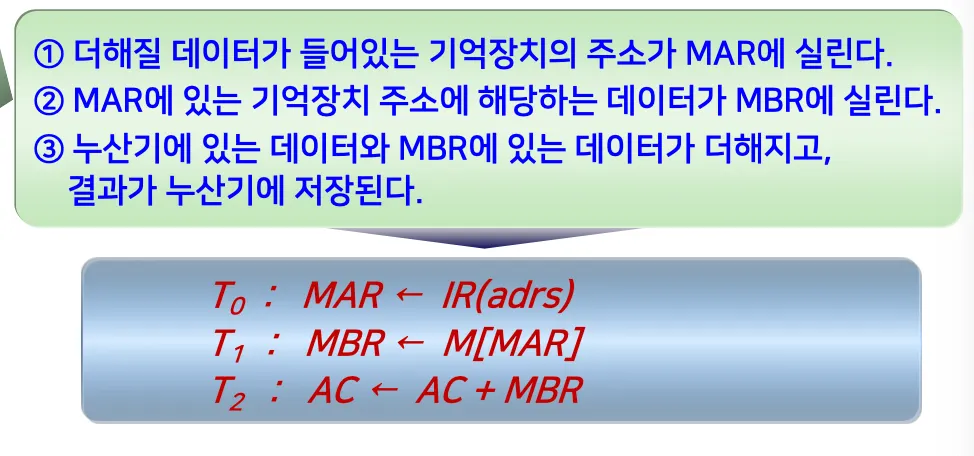

ADD 명령어
◦
데이터 처리명령어
◦
누산기에 있는 데이터 + 기억장치에 있는 데이터 → 결과를 누산기에 저장
•

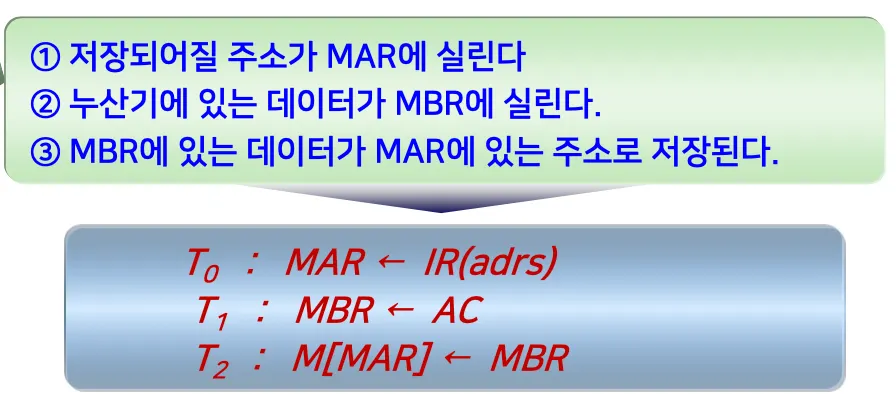

STORE 명령어
◦
연산결과를 갖고 있는 누산기의 데이터를 기억장치에 저장하는 동작을 수행
•

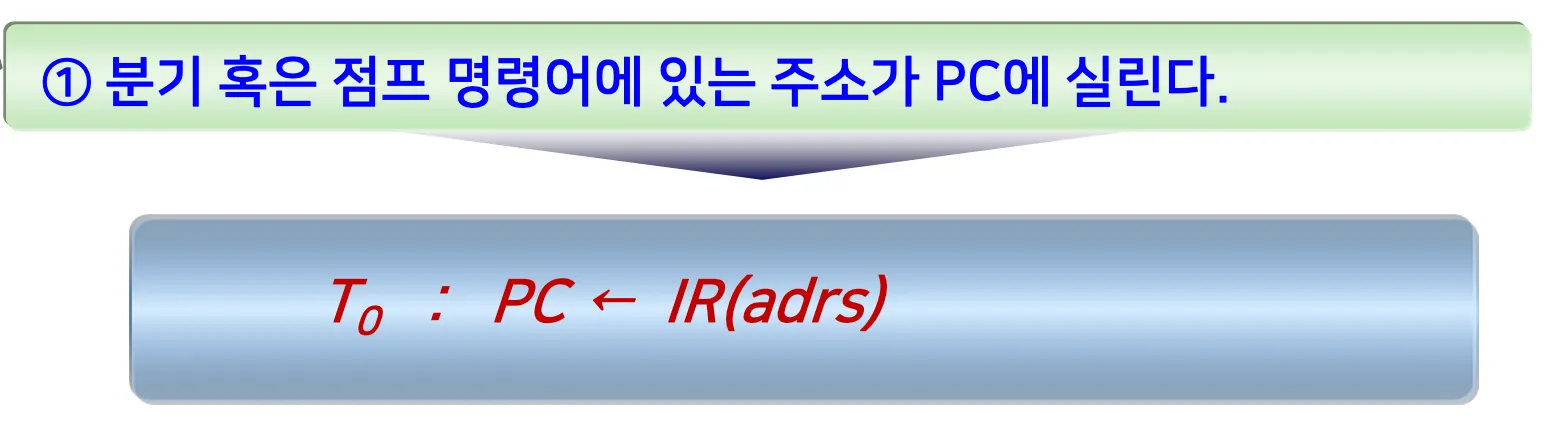

분기 혹은 점프 명령어
◦
분기(branch)와 점프(jump)명령어는 제어기능을 수행하는 명령어
◦
프로그램의 순서를 바꾸는 명령어
◦
즉, 다음에 수행할 명령어는 PC가 가지는 주소의 명령어가 아니라, 분기 혹은 점프 명령어에 있는 주소에 해당하는 명령어

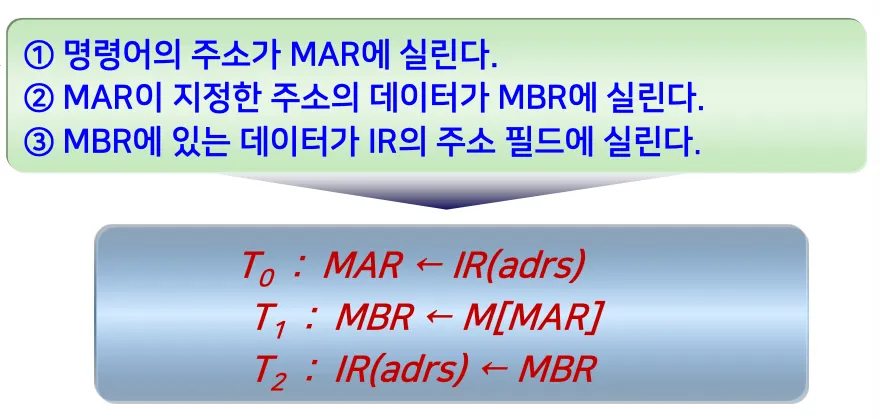

4.4. 간접 사이클
•
간접주소지정방식에서 명령어 오퍼랜드의 유효주소를 결정하는 과정
•
인출 사이클에서 인출된 명령어가 간접주소지정방식을 사용하면, 간접 사이클이 실행 사이클보다 먼저 실행

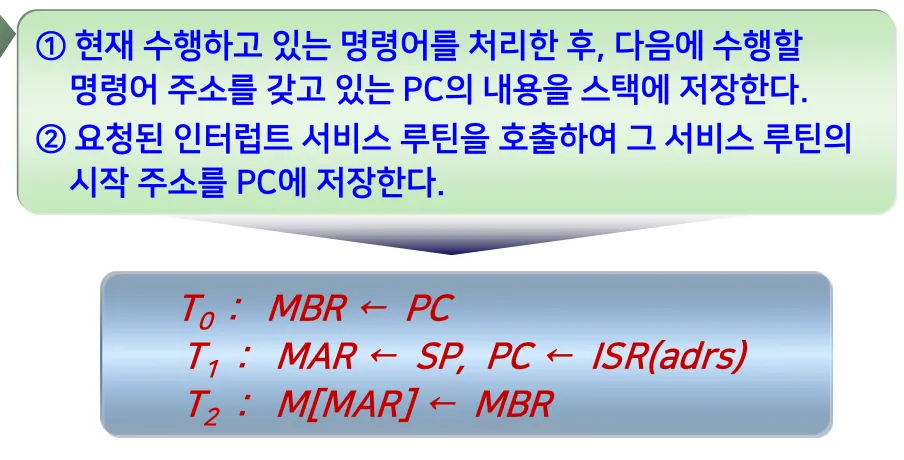

4.5. 인터럽트 사이클
•
CPU의 정상적인 동작 중에 인터럽트 요청이 발생했을 때 실행되는 과정
•
실행 사이클이 끝난 직후에 인터럽트가 발생했는지를 검사
•
만약 발생하였다면 인터럽트 서비스 루틴(ISR: Interrupt Service Routine)이 시작되도록
•
cf) 인터럽트 발생
1.
프로그램이 잘못 실행된 경우
2.
하드웨어 결함
3.
I/O 장치 등의 요청
